Mando noria: inversor sentido de giro de un motor.

Este será el mando que utilizaremos para hacer girar el motor de la noria en los dos sentidos.

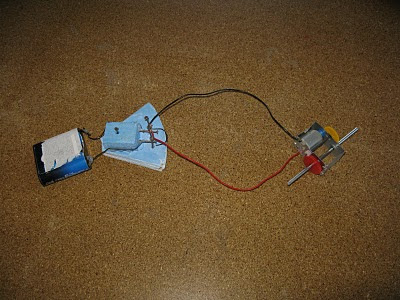

Las puntillas debeis clavarlas en el orden que os indicado a continuación. También os pongo algunas fotos desde diferentes perspectivas para que podais ver el mando mejor. Si le dais sobre la foto se pone más grande y la podreii ver mejor.

Primero clavamos las puntillas A y B en el taco de madera (con cuidado para que no raje). Después clavamos el taco a la base (puntilla C).
Ahora clava la puntilla 1, gira el mando hacia la izquierda hasta que la puntilla A toque a la puntilla 1 y clava la puntilla 2, que debe estar tocando a la puntilla B. Por último, gira el mando hacia la derecha hasta que la puntilla A toque a la puntilla 2 y clava la puntillla 3 que debe estar tocando a la puntilla B.
Las conexiones de los cables serían como sigue:
  • Cable de la puntilla 1 a un terminal del motor.
  • Cable de la puntilla 2 al otro terminal del motor.
  • Cable que une las puntillas 1 y 3.
  • Cable de la puntilla A a un polo de la pila.
  • Cable de la puntilla B al otro polo de la pila.
